Do estudo do programa, elaborado para servir de base ao projeto do INP, verificamos a existência de um modo geral, de duas partes claramente diversas quanto à sua finalidade, e cuja natureza obrigava a priori a idéia de completa separação - a creche, a pupileira, os alojamentos de mães e alunas, enfim toda a parte de habitação de um lado e de outro a seção de ambulatório e laboratórios, destinada à consulta pública; e finalmente, como órgão diretor do conjunto, que além de finalidade de assistência visa fundamentalmente um objetivo educacional, a Administração, cuja localização no plano geral, devia atender, para perfeito controle dos serviços, a maior facilidade de comunicação, tanto com a parte de habitação como com a parte de ambulatório.

Examinemos o terreno - apresenta uma extensão de 140 mts., mas, justamente na direção Leste-Oeste, portanto a construção nesse sentido abriria fachadas para o Norte de um lado e para o Sul do outro, orientações diversamente inconvenientes para as aberturas dos alojamentos. Estes, principalmente os das crianças da Creche e da Pupileira deveriam abrir para o Leste, como prescrevem os higienistas , aproveitando os benefícios do sol da manhã. Assim sendo, não poderíamos colocar o bloco de alojamentos nessa direção, apesar de ser a de maior dimensão do terreno, mas sim na sua normal, abrindo então toda a parte de habitação, alojamentos e salas para o Nascente e utilizando a outra face, insolada pelo Poente, para iluminação das peças de serviço, acessos, etc. Ora, uma análise mais detida do programa, mostra a necessidade de uma extensão de cerca de 80 mts. para o desenvolvimento dos diversos andares do bloco em apreço; o terreno mede de profundidade, cerca de 100 mts. até a primeira curva de nível, pelo seu lado direito, conservando esta dimensão numa extensão de 60 mts., e pelo seu lado esquerdo mede 74 mts., até as duas propriedades privadas existentes, sendo preciso deduzir ainda espaço suficiente para uma rua de acesso àquelas propriedades (9 mts. no mínimo); daí a preferência inicial para localização do bloco de alojamentos, do lado direito do terreno onde poderíamos contar com com a profundidade de 200 mts. Além disso, deixando um afastamento de 25 mts. do bloco para Leste, garantiríamos um grande espaço livre, confinando com os dormitórios e salas 25 mts. do terreno, inteiramente sem construções, e mais a Praça Adalberto Ferreira, que a Prefeitura já cogita de ampliar e remodelar. Mais afastada do acesso natural, pela Avenida Pasteur, essa parte do terreno reunia todas as vantagens para localização do bloco de alojamentos, que teria assim, a extensão necessária na orientação conveniente, vista ampla e livre para o mar, na direção da Praia Vermelha e o suficiente isolamento da zona de maior movimento no acesso natural para as outras seções do Instituto.

Fixada a primeira parte do conjunto, impunha-se a localização do ambulatório e anexos no outro lado do terreno, pelas razões já consideradas. No ponto mais diretamente acessível do conjunto, evitando que os seus frequentadores invadam o terreno, misturando-se às demais circulações, apresenta a construção do ambulatório nesta posição uma grande vantagem de ordem plástica: sendo uma construção baixa, permite deixar livre a vista de quem chega para todo conjunto, realçando as proporções do bloco principal. Finalmente a localização da administração , parece bem acertada no espaço intermediário do bloco de alojamentos e o ambulatório, que aquela seção deve dirigir e fiscalizar, como local equidistante das duas construções. Todas as suas peças abririam para o Sul, orientação ideal para salas de trabalho, e teriam a vista para a vegetação que cobre a a base do morro da Babilônia.

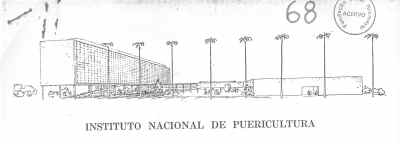

E assim estavam traçadas as grandes linhas do plano. Volumes simples representando uma idéia clara e precisa: um grande bloco de 80 mts. de extensão e 5 pavimentos domina o conjunto; entre este e a construção baixa do ambulatório, um grande espaço livre ajardinado conduz ao centro da composição, local do acesso geral, da administração e seus anexos.



Circulação

Problema vital para o bom funcionamento de qualquer organismo, constitui objeto de grande preocupação na realização do ante-projeto. Convinha sepoarar nitidamente o acesso de consulentes ao ambulatório: a sua localização permitiu-o facilmente. Para o bloco principal não bastaria um único acesso. O movimento diário de mães e crianças para a creche sugeria a criação de um acesso fácil e independente para este fim; a localização da creche no 1º pavimento permitiu a ligação com o térreo por uma rampa que tem início quase no alinhamento do terreno, e conduz, sempre abrigada pela construção, diretamente à ala de recepção da creche; e fica assim, afastada do hall central do edifício essa apreciável circulação diária, dirigindo-se diretamente para o seu objetivo. A organização do Instituto prevê o estabelecimento de cursos para alunas externas. Só haveria vantagens em separar a entrada das alunas do acesso principal do edifício. Elas entrariam abrigadas logo ao deixar o ônibus especial, pelo corpo principal do edifício e atingiriam um hall ligado ao hall principal, com seu controle separado; junto a este, vestiários e serviços sanitários e daí percurso fácil para todas as seções do Instituto - galeria para a aula de dietética junto à cozinha de dietética, escada e elevadores para a administração, idem para a creche, pupileira e demais seções do bloco de alojamentos, e uma galeria ampla e direta para o ambulatório e laboratórios.

O acesso do público em geral far-se-ia pelo hall principal, percorrendo a praça ajardinada. Uma rampa, subindo 2,50 mt. levaria ao andar da administração, com biblioteca e museu e ao anfiteatro, para conferências. Teríamos ainda independente, a entrada dos médicos, pela rua entre o terreno e a Escola de Medicina, dando acesso ao ambulatório e laboratórios, subida para a administração e comunicação fácil com o bloco de alojamentos pela galeria de ligação. Houve ainda o cuidado de separar completamente, no corpo do ambulatório, a circulação dos consulentes de um lado e a de médicos e enfermeiros ou alunas de outro. Os médicos só encontrariam os consulentes nos respectivos consultórios.

Pela rua da Escola de Medicina teríamos a entrada de serviço, permitindo o acesso de caminhões até a recepção de mantimentos e às outras dependências de serviço. Teríamos também por aí entrada para os abrigos de automóveis.

Circulações verticais - Dois elevadores conduzem do hall geral a todos os andares do bloco de alojamentos, tendo uma parada no andar intermediário da administração. Junto a eles uma escada suave percorre o bloco de cima a baixo. Um elevador de serviço e uma escada confinam num pequeno hall de serviço que se reproduz em todos os andares, dando [saída] para as galerias de serviço. Foram localizadas em todos os andares, pequenas copas, servindo aos respectivos refeitórios; seriam ligadas diretamente por dois monta-pratos, às cozinhas dietética e geral, no andar térreo.

Tubos de descida de roupa partiriam de um compartimento de serviço em todos os andares, conduzindo a roupa suja à peça de esterilização da lavanderia, no andar térreo. E um monta-carga para roupa limpa , partindo da sala de distribuição da lavanderia levaria a roupa limpa ao compartimento competente em todos os andares.



Iluminação e ventilação

Todas as peças de habitação, diurna e noturna, seriam amplamente iluminadas e ventiladas por esquadrias de guilhotina em toda a extensão da fachada Leste. Nos dormitórios gerais dos alojamentos de mães e alunas, teríamos ventilação transversal.

A disposição do ambulatório no andar térreo permite o estudo de um sistema perfeito de iluminação e ventilação, indispensável nesses locais.

Os banheiros e serviços sanitários, localizados junto aos quartos de enfermeira, na creche e na pupileira, como é necessário, teriam fácil solução de ventilação indireta com o sistema de construção adotado, de lajes duplas.



Descrição dos diversos pavimentos:



1 - Pavimento térreo.



Sob o bloco principal, o hall de alunas, toda a aparte de serviço: cozinha geral e cozinha de leite e dietética, tendo anexa a sala para aulas de dietética, dispensa geral, lavanderia, etc.

No corpo entre o bloco e o ambulatório - o grande hall de pé direito duplo, por detrás a galeria de ligação entre essas duas partes, e nos fundos sob as salas da administração, local para abrigo de automóveis e reserva de espaço para outros compartimentos.

Ambulatório e laboratórios - Em frente à entrada de consulentes, a sala de distribuição com balcão para o controle, que fará a entrega de fichas para cada consultório. De um lado - o gabinete de Raio X e os consultórios de pré-escolares e escolares, do outro - o consultório de Neurologia, isolado num canto da edificação, o gabinete de Fisioterapia e os consultórios de gestantes e os lactentes sadios e enfermo; entre estes um depósito de leite para a distribuição nos consultórios. Cada consultório tem a sua sala de espera própria, e a circulação é desembaraçada, pois o percurso é contínuo, do controle para os consultórios e destes para a saída. Duas salas de aula confinam com a sala de distribuição e controle e também uma escada para o Museu, situado no pavimento da administração. Abrindo para a galeria de circulação interna (médicos e enfermeiras) - os laboratórios de pesquisa e rotina.



2 - Pavimento intermediário - Administração.



Situada em um pavimento intermediário, a dois metros e cinquenta do nível do andar térreo, é fácilmente acessível do hall principal por uma rampa larga. - Logo à chegada da diretoria. É servida por ampla galeria aberta para o grande hall de pé direito duplo. Em frente às salas da Diretoria, entrada do conferencista perfeitamente separada do acesso de alunas e do público. Na parte extrema da galeria, o Museu, dividido de acordo com o gráfico fornecido. No lado oposto da galeria, comunicação para o Refeitório do pessoal. Parece obtido o isolamento e a ligação fácil com todas as seções do Instituto.



3 - 1º Pavimento - Creche



A rampa de acesso de mães e crianças atinge a sala de recepção; daí entram as crianças na zona filtro, que está estudada de acordo com as prescrições da publicação dos arquivos de Pediatria do Uruguai, que nos foi fornecida. Quartos para as enfermeiras, entre os boxes das crianças, tudo com divisões de vidro, permitindo perfeita vigilância. Ligação fácil por uma rampa do terraço da creche com o seu jardim privado no pavimento térreo.



4 - 2º Pavimento - Habitação de alunas.



Alojamentos de um lado do hall e salas de trabalho, estar e refeições do outro. Serviços sempre independentes do hall de acesso.



5 - 3º Pavimento - Abrigo maternal.



Idem



6 - 4º Pavimento - Pupileira



Projetada nos moldes da Pupileira Juracy Magalhães na Bahia. Paredes de vidro para os boxes das crianças, varanda envidraçada e terraço "solarium".



7 - 5º Pavimento - Grupo médico.



Uma enfermaria para 12 leitos e anexos, e o conjunto de operações. Sala de operações exatamente orientada para o Sul. Galeria envidraçada sobre a sala de operações, para assistência.





"L'architecture est le jeu savant, correct et magnifique des volumes sous la lumiere". (Le Corbusier)



Com essa intenção, e usando dos meios que a técnica moderna nos proporciona, procuramos encontrar a solução exata para a instalação e bom funcionamento do futuro edifício do Instituto Nacional de Puericultura. *1





*1 INSTITUTO Nacional de Puericultura. Revista da Diretoria de Engenharia, Rio de Janeiro, v.4, n.4, p.188-9, jul.1937.
